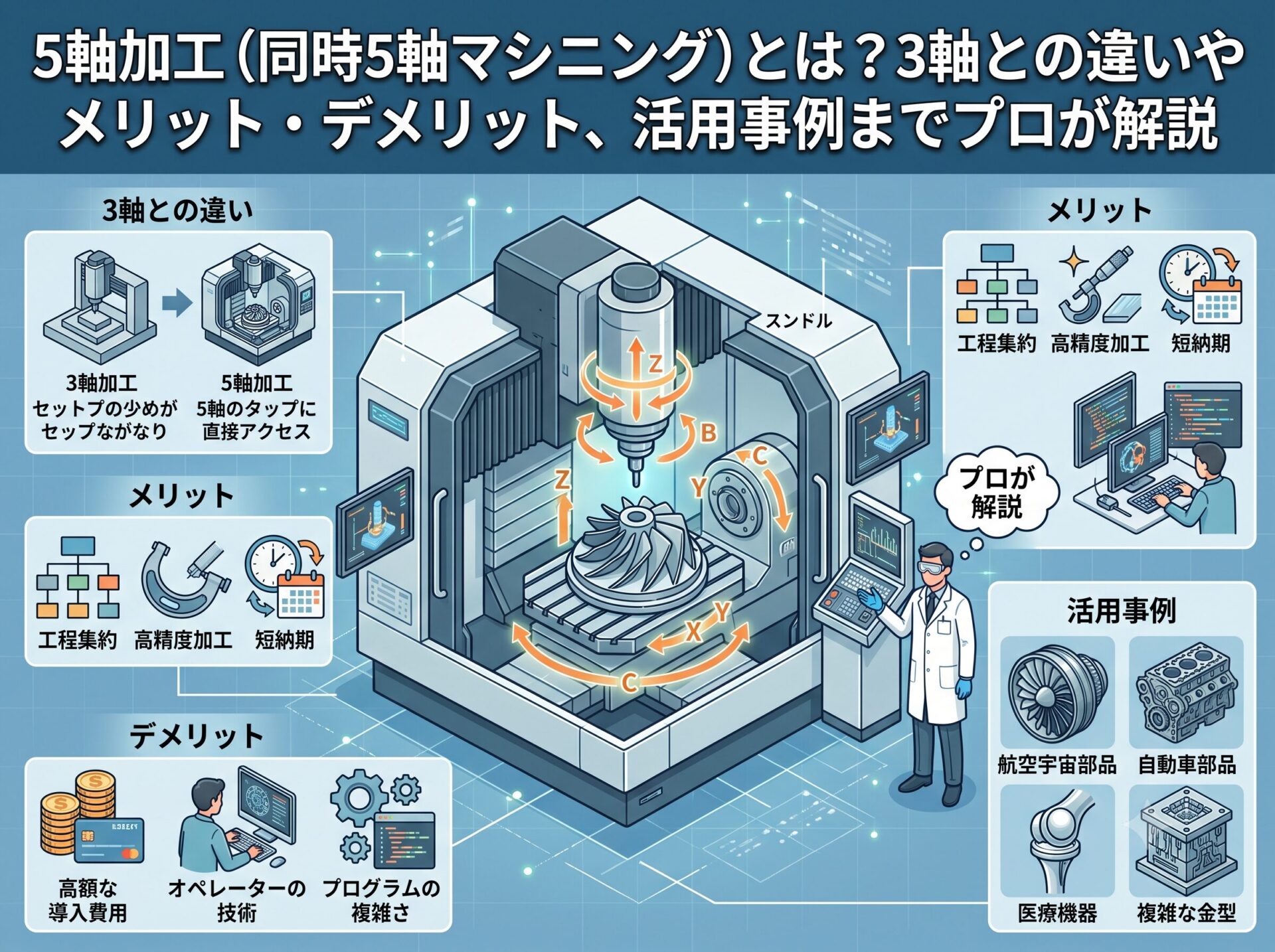

【徹底解説】5軸加工（同時5軸マシニング）とは？3軸との違いやメリット・デメリット、活用事例までプロが解説

5軸加工（5軸マシニング加工）は、複雑な形状の部品を高精度かつ短納期で削り出す技術として、現代の製造業で不可欠な存在です。航空宇宙や自動車、医療機器など、精密さと信頼性が求められる最先端分野の設計開発・購買において、その導入や外注先の選定はプロジェクトの成否を大きく左右します。本記事では、設計開発者や購買担当者が押さえるべき5軸加工の基礎知識、3軸との違い、メリット・デメリットを分かりやすく解説します。

5軸加工（5軸マシニング加工）とは？基礎知識をわかりやすく解説

製品の付加価値向上や開発期間の短縮が求められる現代の製造業において、5軸加工（5軸マシニング加工）は欠かせない技術となっています。しかし、従来の加工法と何が異なり、どのようなメリットをもたらすのかを正確に把握している方はそれほど多くありません。ここでは、設計開発者や購買担当者が押さえておくべき5軸加工の基本構造について解説します。

そもそも軸とは何か？（X・Y・Z軸＋回転・傾斜軸）

マシニングセンタにおける軸とは、切削工具とワーク（加工対象物）が相対的に移動できる直線の方向や、回転できる中心線の数を指します。

一般的な3軸マシニングセンタは、左右に動くX軸、前後に動くY軸、上下に動くZ軸という3つの直線軸で構成されています。これに対して5軸マシニングセンタは、これら3つの直線軸に、2つの回転・傾斜軸を加えたものです。

追加される2軸は、X軸まわりの回転（A軸）、Y軸まわりの回転（B軸）、Z軸まわりの回転（C軸）の中から、機械の構造（テーブル駆動型や主軸頭駆動型など）に応じて2つが組み合わされます。これにより、工具をワークに対して任意の角度からアプローチさせることが可能になり、これまで刃物が届かなかった複雑な面へのアプローチが実現します。

従来の3軸加工との決定的な違い

従来の3軸加工と5軸加工の決定的な違いは、ワークを固定する段取り替え（チャッキング）の回数と、工具のアプローチ自由度にあります。

3軸加工では、工具は常に上（Z軸方向）からしかワークに触れることができません。そのため、上面の加工が終わった後、側面や裏面を加工するためには、一度機械を止めてワークを取り外し、別の向きに固定し直す段取り替えという作業が不可欠でした。

一方、5軸加工では回転軸と傾斜軸を活用することで、一度のチャッキングで上面、側面、斜め面など、下面を除く最大5面をシームレスに加工できます。このアプローチ自由度の差が、加工精度やリードタイム、さらには対応できる形状の限界にまで直接影響を与えることになります。

5軸加工の2つの制御方式：同時5軸加工と割り出し5軸加工

5軸マシニングセンタを使用した加工には、大きく分けて同時5軸加工と割り出し5軸加工の2つの制御方式があります。これらは加工にかかるコストや得意とする形状が全く異なるため、設計や調達の観点から違いを理解しておくことが重要です。

複雑な曲面を創成する同時5軸加工

同時5軸加工とは、X・Y・Zの直線3軸と、追加された回転・傾斜2軸の合計5軸を、すべて同時にシンクロさせながら動かす制御方式です。

工具の先端がワークの表面を滑らかになぞるように、常に最適な角度を維持しながら切削を行います。この方式が最も威力を発揮するのは、インペラ（羽根車）やタービンブレード、航空機の骨格部品、医療用の人工関節といった、3次元の複雑な自由曲面を持つ部品です。

常に5つの軸が連動して動くため、NCプログラムのデータ量は膨大になり、工作機械、CAD/CAMソフト、そしてオペレーターのプログラミングスキルすべてにおいて非常に高度なレベルが要求されます。その分、他の加工法では代替できない唯一無二の形状を作り出すことができます。

工程集約に強みを持つ割り出し5軸加工（固定5軸）

割り出し5軸加工は、別名で固定5軸加工や3+2軸加工とも呼ばれる制御方式です。これは、回転・傾斜の2軸を動かして工具とワークの角度を最適な位置に決定（割り出し）したあと、その角度で軸をしっかりと固定し、通常の3軸加工を行うという手法です。

同時5軸加工のように切削中に角度が変化することはありません。複数の面にまたがって配置された傾斜穴や、多面的なポケット加工を行う際に多用されます。

この方式の最大のメリットは、複雑な形状の創成ではなく、工程集約にあります。プログラミングの手間は同時5軸加工に比べて少なく、3軸加工の延長線上で運用できるため、コストを抑えつつ多面加工を行いたい場合に最適な選択肢となります。

5軸加工を導入・外注するメリット

部品の設計開発や購買調達において、5軸加工の採用、あるいは5軸加工を得意とする加工会社への外注には、単に複雑な形ができること以上の経済的・技術的メリットがあります。代表的な4つのメリットを深掘りします。

1：ワンチャッキングによる工程集約と段取り削減

最も直接的なメリットは、ワンチャッキング（一度のクランプ）で多面加工が完了することです。3軸加工で6面体や複雑な多面体を加工する場合、面を変えるたびに治具を作り直したり、ワークを載せ替えたりする段取り作業が4回も5回も発生していました。

5軸加工であれば、最初の1回だけで済むため、これまで段取り替えに費やされていた時間が大幅に削減されます。また、治具の製作コストや、治具を保管しておくスペースも不要になるため、トータルでの製造コスト引き下げに貢献します。

2：リードタイムの短縮とコスト削減

段取り替えの回数が減るということは、そのまま加工着手から完成までのリードタイム短縮に直結します。試作開発において、1日でも早く評価サンプルが欲しいといった場面では、このスピード感が大きなアドバンテージになります。

さらに購買視点で見れば、工程がバラバラで複数の機械を渡り歩いていた製品が、1台の5軸マシニングセンタで完結するため、工場内での仕掛品（加工途中の在庫）が減少し、管理コストや物流コストの削減にもつながります。結果として、トータルの製造原価を抑えることが可能になります。

3：加工精度の向上（繋ぎ目のない美しい仕上がり）

設計者が特に注目すべきは、加工精度の圧倒的な向上です。3軸加工における段取り替えでは、人間の手や治具を介してワークを載せ替えるため、どうしても数ミクロンから数十ミクロンの「載せ替え誤差（芯出し誤差）」が発生してしまいます。これが原因で、面と面の繋ぎ目に段差ができたり、穴の位置度や同軸度が狂ったりすることがありました。

5軸加工は一度固定した状態のまま機械の制御によって位置を決めるため、載せ替えによる累積誤差が一切発生しません。幾何公差が厳格に管理された精密部品や、鏡面のような美しい仕上がりが求められる外観部品において、極めて高い品質安定性を発揮します。

4：工具の突き出し長さを短く抑え、チッピングやビビリを防止

深いポケットの底や、急峻な傾斜面を3軸加工で削ろうとすると、壁面との干渉を避けるために細くて長い工具（ロングシャンク）を使用せざるを得ませんでした。しかし、工具を長く突き出すと剛性が低下し、加工中にビビリ（振動）が発生して面粗度が悪化したり、工具の刃先が欠けるチッピングの原因になったりします。

5軸加工では、ワークや主軸頭を傾けることができるため、短い工具のままでも深い場所へアクセスできます。工具の剛性を高く保ったまま高速で切削できるため、加工面が非常に滑らかになり、工具寿命の延長と加工時間の短縮を同時に達成できます。

5軸加工のデメリットと導入・運用の注意点

数多くのメリットを持つ5軸加工ですが、一方で万能な技術というわけではありません。特有のデメリットや運用上のハードルが存在します。外注時のコスト高や納期遅れを防ぐためにも、設計者や購買担当者が知っておくべき注意点を解説します。

1：機械本体や周辺ソフト（CAM）の導入コストが高い

5軸マシニングセンタは、その精密な構造と複雑な制御システムゆえに、一般的な3軸マシニングセンタと比較して数倍以上の設備投資コストがかかります。また、工作機械だけでなく、5軸の動きを正確に計算してツールパス（工具の経路）を作成するための高度な3次元CAD/CAMソフトウエアも不可欠であり、これらのライセンス費用や年間保守費用も高額です。

この高い初期投資と維持費は当然、加工賃（アワーレート）に反映されます。そのため、3軸加工でも十分に加工できるシンプルな形状の部品を5軸加工機で削ってしまうと、不必要に調達コストが高くなってしまうため注意が必要です。

2：高度なプログラミング技術とノウハウが必要

5軸加工機を動かすためのプログラムは、3軸加工のそれとは比較にならないほど複雑です。特に同時5軸加工では、工具の先端がワークに接触する角度や、移動する際の加減速などを緻密にコントロールしなければなりません。

これを使いこなすには、CAMオペレーターに専門的な教育と、長年の経験に基づくノウハウが求められます。外注先を選定する際は、単に5軸の設備を持っているかだけでなく、それを操る専任の技術者や、5軸加工の実績がどれだけあるかを見極めることが成功の鍵となります。

3：干渉（衝突）リスクの高さとシミュレーションの重要性

5軸加工では、機械のテーブルや主軸頭が激しく回転・傾斜しながら移動するため、工具やホルダがワーク、テーブル、あるいは機械の内壁などに衝突する干渉リスクが常に付きまといます。万が一、高速回転中に衝突（クラッシュ）を起こすと、高額な主軸や機械自体を大きく破損し、数ヶ月単位で機械が停止する重大な損失につながります。

そのため、実機で加工を行う前に、パソコン上で工作機械のデジタルツイン（仮想モデル）を動かし、徹底的な干渉シミュレーションを行うステップが必須となります。この確認作業にも一定の工数がかかるため、突発的な超短納期対応が難しいケースがあることも理解しておく必要があります。

5軸加工が活躍する主な産業・加工事例

5軸加工は、軽量化、高強度、流体効率の最大化、あるいは複雑な意匠性などが求められる最先端の産業分野で真価を発揮しています。具体的にどのような産業で、どのような部品に適用されているのかを紹介します。

航空宇宙・防衛産業（インペラ、ブレードなど）

安全性を最優先し、1グラム単位での軽量化と高い強度が求められる航空宇宙産業は、5軸加工が最も普及している分野の一つです。

代表的な事例が、ジェットエンジンや過給機に使われるインペラ（羽根車）やタービンブレード、ブラケット類です。これらは流体性能を高めるために複雑にねじれた曲面を持っており、かつ過酷な環境に耐えるため、難削材であるチタン合金やインコネルなどのブロックから一体で削り出されます。溶接や接合を排し、5軸加工による「塊からの削り出し（モノブロック加工）」を行うことで、圧倒的な強度と信頼性を確保しています。

自動車・モータースポーツ産業（エンジンパーツ、複雑な試作部品）

自動車産業、特により高いパフォーマンスが求められるモータースポーツ（レース用車両）や、先行開発の現場でも5軸加工は活躍しています。

エンジンのシリンダーヘッドにおける吸排気ポートの加工は、燃焼効率を左右する滑らかな内壁形状が必要なため、5軸加工の得意領域です。また、EV（電気自動車）の台頭に伴い、軽量化のための複雑なハウジング部品や、インバーターケースの試作開発など、3軸では何回も段取り替えが必要だったアルミ鋳造・鍛造品の追加工をワンチャッキングで高速に処理する事例が増えています。

医療機器産業（人工関節、複雑形状のインプラント）

医療機器分野、特に整形外科で使用される人工関節（膝関節や股関節など）や、歯科用のインプラント、骨固定用のプレートなども、5軸加工が不可欠な製品です。

人間の身体に適合させるため、これらの部品には直線のない、極めて複雑で滑らかな曲面デザインが採用されています。また、使用される素材は生体適合性が高い反面、加工が非常に難しいチタン合金やコバルトクロム合金です。5軸加工によって工具のビビリを抑えつつ、マイクロメートル単位の精度で削り出すことで、患者一人ひとりの身体にフィットする高品質な医療機器が生産されています。

まとめ：5軸加工の本質を見極め、最適な加工方法の選択を

5軸加工（同時5軸マシニング加工）は、工程集約によるリードタイム短縮、段取り削減による精度向上、そして従来の3軸加工では不可能だった複雑な自由曲面の創成を可能にする、極めて強力なものづくり技術です。

しかし、その高い優位性の裏には、高額な設備・ソフトのコストや、高度なプログラミング技術の必要性、干渉リスクといったハードルも存在します。設計開発や購買調達の担当者としては、何でも5軸加工にするのではなく、製品の形状、求められる幾何公差、予算、数量を総合的に勘止し、3軸加工や割り出し5軸加工とのバランスを見極めることが重要です。

外注先を選定する際には、設備一覧を見るだけでなく、事前の干渉シミュレーション体制が整っているか、そして何より複雑な形状に対する5軸CAMのハンドリングノウハウを持った技術者がいるかどうかをしっかりと確認し、最適なパートナーシップを築いてください。
