真空チャンバーとは？特徴・用途と設計・製作におけるポイント

真空チャンバーとは？その役割と仕組み

真空環境を保持するための「容器」としての機能

真空チャンバーとは、内部の空気を排気し、大気圧よりも極めて低い圧力状態（真空状態）を維持するために設計された密閉容器のことです。単なる「箱」や「タンク」とは異なり、外側からかかる巨大な大気圧に耐えうる構造強度と、分子レベルでの気密性が求められます。

真空技術の根幹を支えるコンポーネントであり、真空ポンプと組み合わせて使用されることで、内部に特定のプロセスを実行するための「空間」を提供します。この空間は、物質の酸化を防ぐ、沸点を下げる、あるいは粒子の直進性を確保するといった、大気中では不可能な現象を実現するために不可欠なものです。

なぜ真空状態が必要なのか？（半導体・宇宙開発・研究分野の事例）

真空チャンバーが必要とされる理由は、主に「物質の干渉を排除したい」というニーズに集約されます。

• 半導体・電子部品製造： 微細な回路を形成する際、空気中の塵や酸素、水分は致命的な欠陥の原因となります。真空中で成膜（スパッタリングや蒸着）を行うことで、不純物の混入を防ぎ、均一で高品質な膜を作ることが可能になります。
• 宇宙開発： 宇宙空間は極高真空の状態です。人工衛星や探査機のコンポーネントが、地上の大気中とは異なる過酷な環境で正しく動作するかを確認するため、大型の真空チャンバーを用いた環境試験が行われます。
• 科学研究・加速器： 電子やイオンなどの粒子を高速で飛ばす際、空気分子に衝突すると軌道がそれてしまいます。粒子の自由行程を伸ばすために、極限まで分子を排除した真空環境が作られます。
• 医療・食品（フリーズドライ）： 低圧環境下では水の沸点が下がるため、熱に弱い食品や薬品から水分を効率よく昇華させて乾燥させることができます。

このように、現代のハイテク産業や先端科学において、真空チャンバーは「魔法の実験室」を作るための最重要インフラと言える存在です。

真空チャンバーの主な種類と形状

基本的な形状（円筒型、箱型、球型）の特徴と使い分け

真空チャンバーの形状は、用途や必要な真空度、設置スペースによって決定されます。

• 円筒型（シリンダー型）： 最も一般的な形状です。構造力学的に優れており、外圧（大気圧）を均等に分散できるため、薄い肉厚でも高い強度を確保できます。製造コストも比較的抑えやすく、配管やフランジの増設も容易なため、幅広い産業プロセスで採用されています。
• 箱型（ボックス型）： 内部スペースを最大限に活用できるのが最大の特徴です。基板の搬入・搬出や、内部への複雑な治具の設置に適しています。ただし、平らな面は大気圧によるたわみが発生しやすいため、補強材を入れたり、壁厚を厚くしたりする設計上の工夫が必要です。主に大型の生産装置や実験装置で見られます。
• 球型： 理論上、最も耐圧性能が高い形状です。表面積が体積に対して最小になるため、壁面からのガス放出を抑えたい超高真空（UHV）の実験に適しています。多方向から観察窓（ポート）を設けることができるため、物理学の基礎研究などでよく用いられますが、加工難易度が高くコストも嵩む傾向にあります。

用途別の分類（蒸着チャンバー、実験用、ガス放出試験用など）

用途によって、チャンバーに求められる付随機能も異なります。

• 蒸着・スパッタ用： 内部に蒸着源や電極を配置するため、熱対策や絶縁対策が施されています。また、メンテナンス時に内部を清掃しやすいよう、扉が大きく開閉する構造が多く見られます。
• ガス放出試験用： 材料から出る微量なガスを測定するため、チャンバー自体からのガス放出を極限まで抑える特別な処理が施されています。
• ロードロック室： メインのプロセス室を真空に保ったまま、試料だけを出し入れするための中継用小型チャンバーです。これにより、装置全体のタクトタイム短縮と汚染防止を実現します。

使用環境に適した材質の選び方

ステンレス（SUS304/316L）が主流である理由

真空チャンバーの材質として最も広く普及しているのがステンレス鋼、特に「SUS304」です。これには明確な理由があります。まず、大気圧に耐える十分な機械的強度を持っていること。次に、耐食性に優れており、腐食によるリークのリスクが低いこと。そして、金属組織が緻密で、表面からのガス放出が比較的少ないことが挙げられます。

さらに高い真空度（超高真空）を求める場合や、腐食性ガスを使用するプロセスでは、より炭素含有量が少なく耐食性の高い「SUS316L」が選ばれます。SUS316Lは溶接部付近の腐食（粒界腐食）にも強いため、高度な気密性が求められる環境では標準的な選択肢となります。

アルミニウム合金や鋼材、ガラス・石英の特性とメリット

ステンレス以外の材質も、特定の目的で選定されます。

• アルミニウム合金： ステンレスに比べて軽量で加工性が良く、熱伝導率が高いのがメリットです。また、放射能の減衰が早いため、加速器などの放射線環境下でも好まれます。ただし、溶接に高度な技術が必要な点や、表面に傷がつきやすい点に注意が必要です。
• 鋼材（SS材）： 低真空で、かつコストを最優先する場合に使用されることがありますが、錆びやすいため表面にニッケルめっきなどの処理が必須となります。
• ガラス・石英： 内部を直接目視したい小規模な実験用や、腐食性薬品への耐性が求められる場合に使用されます。石英は耐熱衝撃性にも優れていますが、金属に比べて割れやすく、大型化には向きません。

到達真空度による材質選定の基準

どの程度の真空度（中真空、高真空、超高真空）を目指すかによって、材質のグレードや処理方法が変わります。

中真空程度であれば一般的なステンレスで十分ですが、$10^{-7}$ Paオーダーの超高真空を目指す場合、材質内の不純物まで考慮する必要があります。例えば、水素の放出を抑えるために「極低炭素ステンレス」を選んだり、アルミニウム材であれば表面に緻密な酸化被膜を形成させたりといった、目的に応じた「材質の質」へのこだわりが不可欠です。

真空チャンバーの設計における重要ポイント

圧力に耐える強度の計算と構造設計

真空チャンバーの設計において、第一に優先されるべきは「安全性」です。チャンバーの内部はほぼゼロ圧、外部は1気圧（約0.1MPa）の状態です。これは、1平方メートルあたり約10トンもの力がかかる計算になります。

設計時には、JIS B 8265（圧力容器の構造）などの基準に基づき、壁厚の計算や応力解析（FEA）を行います。特に角型のチャンバーや大口径の覗き窓を持つ場合、応力が集中する箇所を補強し、大気圧による変形や破壊を確実に防ぐ構造にする必要があります。

真空漏れ（リーク）を防ぐシール構造とフランジ規格

真空を維持するためには、部材同士の接続部（継手）の設計が肝要です。ここで「フランジ」と呼ばれる接続用部品が登場します。

真空フランジには世界共通の規格があり、低・中真空用（NW/KFフランジ）、高真空用（ISOフランジ）、超高真空用（CFフランジ）と使い分けられます。

シール材も重要で、頻繁に開閉する場所にはゴム製の「Oリング（フッ素ゴムなど）」を用いますが、より高い真空度や耐熱性が必要な場合は、銅パッキンなどの金属シールを用いた「コンフラット（CF）フランジ」を採用します。金属シールは一度締めると塑性変形するため、確実な気密性が得られるのが特徴です。

表面処理（電解研磨、バフ研磨）によるガス放出の抑制

真空度を上げるための大きな障害となるのが、金属表面に吸着した水分や有機物、および金属内部から拡散してくるガスです。これを最小限に抑えるため、チャンバーの内面には滑らかな「表面処理」を施します。

• バフ研磨： 物理的に表面を磨き、凹凸を減らして表面積を小さくします。
• 電解研磨（EP）： 電気化学的に表面を溶解させ、微細な凹凸を除去するとともに、強固な不動態皮膜を形成します。これにより、ガスの吸着・放出を劇的に減らすことができ、高真空プロセスでは必須の工程となります。

製作工程と品質管理（検査）の流れ

精密溶接（TIG溶接など）の重要性

真空チャンバーの製作において、溶接は最も技術力が問われる工程です。一般的には「TIG（タングステン不活性ガス）溶接」が用いられますが、真空用では「全周裏なみ溶接」や、内部からの溶接が基本となります。

なぜなら、溶接部に「仮溜まり（空気が閉じ込められる隙間）」があると、排気中にそこからじわじわと空気が漏れ出し（バーチャルリーク）、いくらポンプを回しても真空度が上がらなくなるからです。ピンホール（小さな穴）一つ許されない、高度な職人技が求められる領域です。

ヘリウムリークテストによる気密性確認

製作されたチャンバーが本当に漏れていないかを確認するため、「ヘリウムリークテスト」が行われます。これは、検出器（リークディテクター）をチャンバーに接続して内部を排気し、外側からヘリウムガスを吹きかける試験です。

ヘリウムは分子径が非常に小さいため、わずかな隙間からも侵入します。この試験により、$10^{-10}$ $Pa \cdot m^3/s$ オーダーといった、目視や水没試験では不可能なレベルの微細な漏れを検知し、製品の信頼性を担保します。

洗浄プロセスとクリーンルームでの管理

溶接や加工が終わったチャンバーには、加工油や指紋、金属粉などが付着しています。これらは真空環境下では強力なガス放出源となるため、純水や溶剤を用いた「精密洗浄」が行われます。

洗浄後は、汚れの再付着を防ぐためにクリーンルーム内で梱包・組み立てが行われます。真空チャンバーにとって「汚れ」は性能を阻害する最大の敵であるため、製作の最終段階における環境管理は非常に厳格です。

長く使い続けるためのメンテナンスとトラブル対策

経年劣化によるリーク箇所とパッキン交換の目安

真空チャンバーを長期間運用していると、徐々に到達真空度が悪化することがあります。その多くは、接続部のシール材（Oリング）の劣化が原因です。

ゴム製のOリングは、熱や圧力、あるいはプロセスで使用するガスの影響で硬化したり、亀裂が入ったりします。特に扉や導入端子など、頻繁に動かす箇所のパッキンは消耗品と考え、定期的な交換（半年に一度、あるいは一定のサイクル数ごと）を推奨します。また、フランジ面に小さな傷がつくだけでもリークの原因となるため、着脱時の取り扱いには細心の注意が必要です。

定期的な内部清掃とベーキング（加熱脱ガス）の重要性

成膜装置などの場合、チャンバー内壁に付着した膜が剥がれてゴミ（パーティクル）となり、製品の歩留まりを下げる原因になります。そのため、定期的に内部を研磨・清掃し、クリーンな状態を保つ必要があります。

また、一度大気に開放したチャンバーを再び高真空にする際は、壁面に付着した水分を除去するために、チャンバー全体をヒーターで加熱する「ベーキング」が行われます。これにより、通常では数日かかる排気時間を大幅に短縮し、より高い真空度へ到達させることが可能になります。

まとめ

真空チャンバーは、目に見えない「真空」という環境を安定して作り出すための、極めて精密な構造物です。その選定や設計には、単なる容器としての強度だけでなく、材質の化学的特性、精密な溶接技術、そして高度な表面処理の知識が欠かせません。

用途に合わせた最適な形状と材質を選び、適切なメンテナンスを行うことで、装置全体のパフォーマンスと寿命は大きく向上します。これから真空装置を導入、あるいは設計される方は、本記事で紹介した「気密性」「材質」「強度」の3つのポイントを軸に、信頼できるパートナーとともに最適な仕様を検討してみてください。

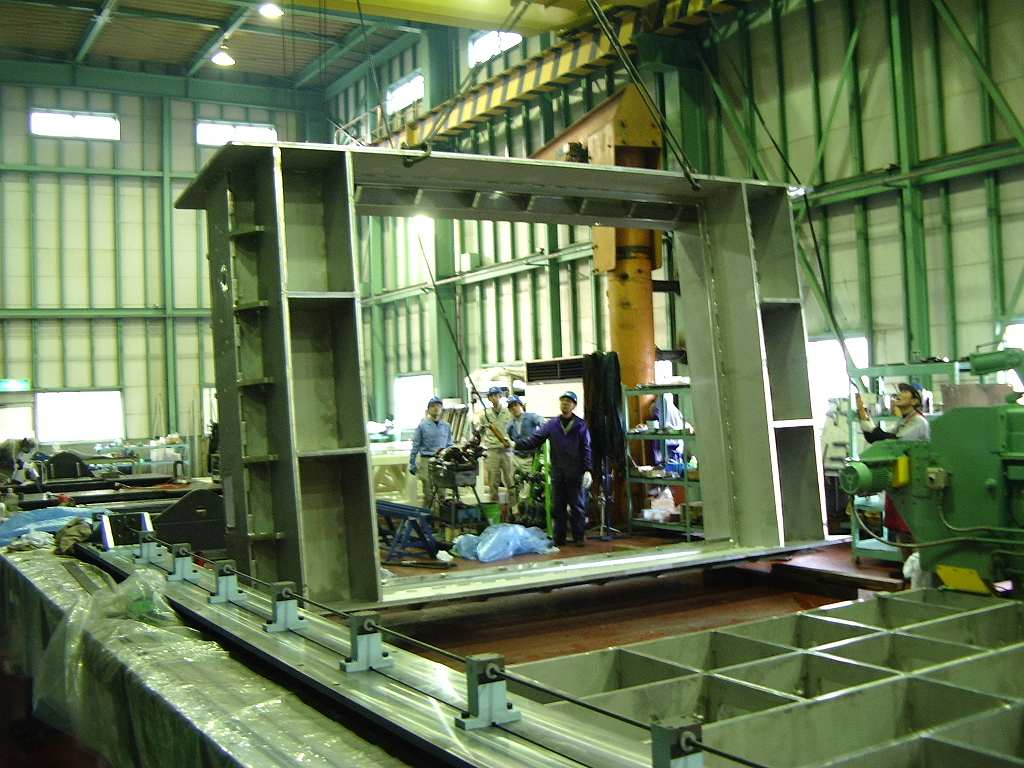

弊社の真空チャンバー・気密チャンバーの製作実績

当サイトを運営する東金属産業は、累計3,000台以上の真空チャンバー・気密チャンバーの製作実績がございます。その中でリークしたものは一切ございません。

今回は、数ある実績の一部をご紹介させていただきます。
