大型製缶治具・大型溶接治具の特注製作！精度と作業効率を高める選び方と製作手順

大型構造物の製造において、接合精度を高め作業時間を短縮するためには専用の治具が欠かせません。

特に大型製缶や大型溶接の現場では、わずかな寸法誤差や熱による歪みが完成品の品質に大きな影響を及ぼします。

市販の標準治具では対応できない複雑な形状や大荷重に対応するため、特注製作のニーズが高まっています。

本記事では、大型製缶治具および大型溶接治具をオーダーメイドで製作するメリットや、設計時の重要なポイントについて分かりやすく解説します。

品質向上とコスト削減を両立させる治具づくりの参考にしてください。

この記事を読んでいただきたい方

大型構造物の溶接歪みや寸法誤差に悩んでいる製造現場の責任者様。

自社製品の形状に合わせた専用治具の導入を検討している設計担当者様。

既存の治具では作業効率が上がらず、特注製作による工程改善を目指している方。

この記事を読むとわかること

大型製缶治具や大型溶接治具を特注製作する具体的なメリット。

歪み防止や高精度化を実現するために必要な治具設計の着眼点。

信頼できる専門業者への発注手順と依頼時のチェックポイント。

大型製缶治具・大型溶接治具を特注製作するメリット

大型構造物の製造工程において、専用の治具を特注製作することには多くの利点が存在します。

既製品ではカバーしきれない独自の形状にぴったり合わせることで、作業効率と品質が飛躍的に向上します。

特注製作の最も大きな利点は、溶接作業時のセットアップ時間を大幅に削減できる点にあります。

クレーンや重機を用いた位置決め作業が簡略化され、作業者の安全確保にも直接つながります。

また、熱歪みの抑制や接合位置の精度維持が容易になり、修正加工の工数を削ることが可能です。

結果として製品全体の歩留まりが改善し、製造コストの低減を実現できます。

治具の種類と特注製作における比較

製缶加工や溶接加工で用いられる代表的な治具の特性を理解しておくことが大切です。

それぞれの特徴を把握した上で、自社の用途に最適な仕様を選択しましょう。

治具の種類	主な用途	特注製作のメリット
定盤型溶接治具	平面度の高い基礎作業・大物組み立て	ワークサイズに合わせた最適なクランプ配置が可能
回転式ポジション治具	パイプ・缶体の周溶接・多面加工	姿勢変更が容易になり下向姿勢での溶接が維持できる
歪み抑制クランプ治具	薄板大型製缶・熱影響の大きい溶接	熱逃げ材の配置や拘束力の調整により歪みを防止できる
門型・専用アセンブリ治具	複雑形状構造物の位置決め・固定	高精度な位置出しピンによりだれでも均一に組付け可能

高精度な大型治具を設計・製作するための重要ポイント

大型の治具を設計する際には、小型治具とは異なる特有の注意点が存在します。

自重による治具自身のたわみや、溶接時に発生する強大な熱収縮力に耐えうる構造が求められます。

強度の確保はもちろんのこと、作業者が安全かつ容易に操作できる構造設計が不可欠です。

クランプの着脱性や、溶接トーチのアクセス性を考慮した設計が必要となります。

さらに、治具自体の搬送や設置環境に合わせた分割構造の検討も重要な要素です。

工場内の天井クレーン吊り上げ能力や設置スペースの制限を考慮して設計を進めます。

熱歪み対策と強度設計の考え方

溶接時の熱による変形を最小限に抑えるためには、適切な拘束力と放熱設計が重要です。

ワークの材質や板厚に応じた拘束方法を選択する必要があります。

過度な拘束は製品内部に残留応力を発生させる原因となるため、逃げの構造も同時に考慮します。

シミュレーション技術や過去の実績データを活用した強度解析が成功の鍵となります。

作業性と安全性を両立する機構設計

重量物を扱う大型治具では、操作ミスによる事故を防止する安全設計が最優先されます。

エアシリンダや油圧駆動を活用した自動クランプ機構の導入も効果的です。

手動操作箇所を減らすことで、作業者の身体的負荷を軽減し、作業スピードを高めることができます。

メンテナンス性を考慮した消耗部品の交換構造も事前に組み込んでおきます。

特注治具の製作プロセスと失敗しない発注手順

特注治具の製作を成功させるには、発注側と製作メーカーとの密接なコミュニケーションが不可欠です。

どのような手順で進行するかを把握しておくことで、スムーズな打ち合わせが可能となります。

最初のステップとして、対象となる製品の図面やデータを用意し、課題を明確にします。

現状の作業で困っている点や、達成したい目標数値を具体的に伝えます。

次にメーカー側から提案される構想設計を確認し、現場の意見を反映させながら仕様を確定します。

検証作業を経て、本製作および現地設置・調整へと進めていきます。

メーカー選定で確認すべき重要ポイント

大型治具の特注に対応できるメーカーは限られており、実績の確認が重要です。

大型マシニングセンタや定盤などの加工設備を自社で保有しているかを確認しましょう。

また、設計から加工、組み立て、検証までを一貫して対応できる体制が望ましいです。

過去の大型製缶治具や溶接治具の製作実績写真を提示してもらうことも有効な判断材料となります。

納品後の調整対応やアフターフォローの体制が整っているかどうかも事前にチェックしてください。

現場でのトラブル発生時に迅速に対応できるパートナーを選ぶことが成功への近道です。

大型治具導入によるコスト改善と品質向上の実例

大型治具の特注製作は初期費用がかかるものの、中長期的な回収効果は非常に高いと言えます。

実際に導入した現場ではどのような改善が得られるのか、具体的な観点から解説します。

溶接後の修正作業が劇的に減少することで、一製品あたりの総製造時間を大幅に短縮できます。

特に熟練技能者の手に頼っていた歪み取り作業の手間が省ける点は大きな強みです。

また、治具へのセット作業が標準化されるため、作業者による品質のばらつきが解消されます。

経験の浅い作業者であっても安定した精度で組付けができるようになり、現場の省力化に貢献します。

投資対効果を高める設計のコツ

単一の製品専用として設計するだけでなく、一部の部品交換で類似形状に対応できる設計にすることも可能です。

交換用ブロックやスライド機構を組み込むことで、複数品番への展開が可能となります。

治具の耐用年数を伸ばすため、耐摩耗性の高い材質の選定や表面処理を施すことも有効です。

初期コストだけでなく、メンテナンス費用や汎用性を総合的に考慮して設計を行うことが重要です。

よくある質問（FAQ）

Q1. 大型治具の特注製作にはどのくらいの納期がかかりますか？

A1. 仕様や大きさにより異なりますが、構想設計から完成まででおよそ2ヶ月から4ヶ月程度が一般的な目安となります。お急ぎの場合は設計の標準化や資材の先行手配などで短縮できる場合もありますのでご相談ください。

Q2. 製品の図面が完全に揃っていない状態でも相談できますか？

A2. 問題ありません。現物や手書きのスケッチ、構想段階のイメージからでも具体的な治具構造をご提案することが可能です。現場の作業状況を確認しながら設計を進めることもできます。

Q3. 溶接歪みを完全に抑えることはできますか？

A3. 加熱が伴うため完全な変形ゼロは困難ですが、適切な拘束機構と熱逃げ構造を組み合わせることで実用上問題のない範囲に抑制できます。過去の知見に基づき最適な拘束方法を設計します。

Q4. エアや油圧を使用した自動化治具の製作も可能ですか？

A4. 可能です。手動クランプのほか、ボタン操作で一括固定できるエアシリンダ駆動や油圧駆動の治具製作にも対応しています。作業効率の大幅な向上と負担の軽減を実現できます。

Q5. 製作した大型治具の現地設置や調整まで対応してもらえますか？

A5. 対応可能です。工場への搬入から定盤への据え付け、精度出し、実際のワークを用いたテスト動作の立会いまで一括してサポートいたします。

Q6. 既存の治具を改造して再利用することはできますか？

A6. 治具の構造や状態によりますが、部分的な部品交換やフレームの延長・追加加工による再利用に対応できる場合があります。現物を拝見した上で最適な方法をご提案します。

Q7. 治具の耐久性や耐荷重はどのように確認されますか？

A7. 三次元CADを用いた強度解析を実施し、ワークの重量や溶接時の荷重に対する耐性とたわみ量を事前検証します。十分な安全率を確保した設計を行います。

まとめ

大型製缶治具や大型溶接治具の特注製作は、製造現場の精度向上と作業効率化に直結する重要な取り組みです。

ワークの形状や作業環境に合わせた専用設計を行うことで、溶接歪みの軽減やセットアップ時間の短縮を実現できます。

成功のためには、熱対策や作業性、安全性を考慮した設計力と、大型加工設備を備えたメーカー選びがポイントとなります。

現場の課題を明確にし、実績豊富なパートナーとともに自社に最適な治具づくりを進めていきましょう。

東金属産業による大型治具の製作実績

当サイトを運営する東金属産業は、大型治具の豊富な製作実績がございます。これまで製作してきた大型治具の一部をご紹介いたします。

建設機械向けブーム製罐組立治具

建機部品加工用ギヤシェーパヤトイ治具

風力発電ブレード向け組立治具

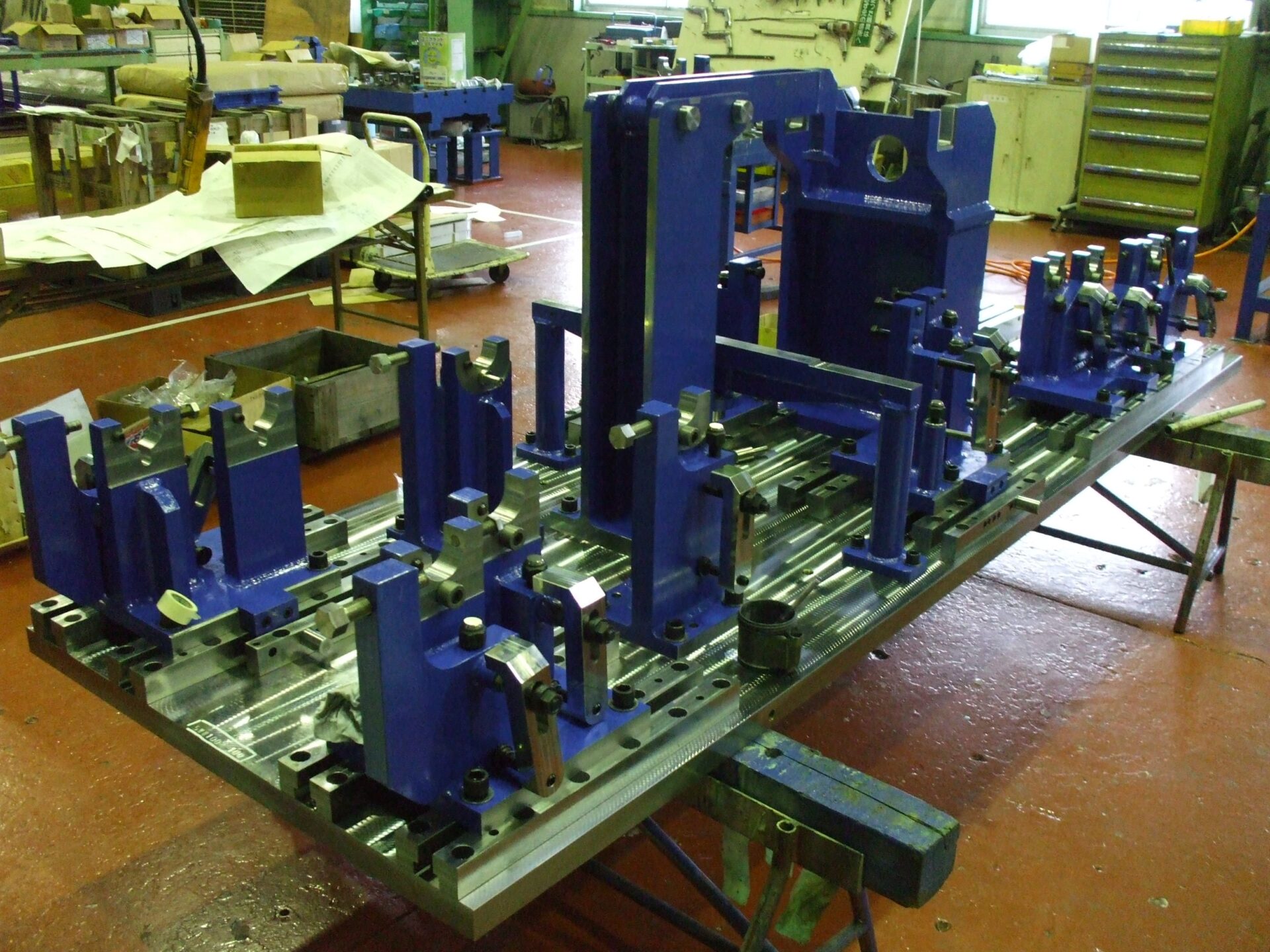

製缶溶接用 大型治具

建設機械部品向け溶接ポジショナー治具

建設機械向けリフトアーム溶接治具

液晶装置部品向け機械加工治具

大型治具の特注製作なら、東金属産業にお任せください

東金属産業では、これまで大手の建設機械・工作機械・プラント・半導体装置などのメーカー様向けに、大型治具をはじめ、真空チャンバ、フレーム、架台、ベース、ステージといった大型部品を多数製作してまいりました。

さらに、アルミ砂型鋳造や装置組立も社内で多数行っております。

開発・設計段階からのご相談も承っており、製缶もしくは鋳造から、機械加工、表面処理、熱処理、組立までの一貫対応が可能です。見積依頼や技術相談をご検討の際は、お気軽にご連絡ください。
