大型ポジショナー・ワーク位置決め回転治具の特注製作ガイド

大型機械の製造や構造物の溶接現場において、重量のあるワークの向きを自由に変える位置決めは非常に重要です。

適切な装置がないと作業の安全性が低下するだけでなく、加工品質のバラつきや作業効率の大幅な低下を招きます。

本記事では、自社の現場環境に完全にフィットする大型ポジショナーやワーク位置決め回転治具の特注製作について分かりやすく解説します。

この記事を読んでいただきたい方

大型構造物や重量物の溶接・組立作業で生産性を高めたい生産技術担当者の方。

既製品のポジショナーでは形状や重量が合わず、作業姿勢の確保に苦労している現場責任者の方。

安全性を向上させつつ、加工精度や溶接品質を一定に保ちたい品質管理担当者の方。

この記事を読むとわかること

大型ポジショナーおよびワーク位置決め回転治具を特注製作する主なメリットと基本構造。

自社の作業環境に合わせた治具設計における重要なチェックポイントや安全基準。

特注品導入による具体的な作業改善効果と、失敗しない製作依頼の進め方。

大型ポジショナーとワーク位置決め回転治具の特注製作が必要な理由

大型ワークの製造現場では、既製品の位置決め治具では対応しきれない場面が多々あります。

特に重量物や複雑な形状を持つワークの場合、作業者の安全確保と品質管理が最優先の課題となります。

既製品は汎用性を重視して設計されているため、特定の作業に特化した保持力や角度精度が得られないことがあります。

特注製作を利用することで、ワークの形状や作業手順に完全に最適化された専用治具を手に入れることができます。

特注製作と既製品の機能比較

特注品と既製品にはそれぞれ異なる特徴があります。

現場の作業内容や対象となるワークの特性に合わせて、最適な選択を行うことが重要です。

比較項目	既製品ポジショナー	特注製作ポジショナー
対応重量・サイズ	決められた定格範囲内のみ対応	任意の重量や大型サイズに合わせて設計
ワーク保持方法	汎用チャックや固定具	ワーク形状に最適化された専用保持具
回転・反転動作	一定の動作パターンに限定	任意の軸・角度での制御が可能
設置スペース	機器規定のサイズに依存	工場レイアウトに合わせて省スペース化
導入コスト	比較的安価で短納期	初期投資は高いが生産性向上で回収可能

ワーク位置決め回転治具の基本構造と動作仕組み

回転治具は、ワークを安全かつ確実に保持しながら任意の角度に移動させる装置です。

主な構成要素として、架台フレーム、回転駆動部、ワーク保持部、制御装置が挙げられます。

駆動部にはモーターや高精度減速機が組み込まれており、滑らかで安定した回転動作を実現します。

回転角度や移動速度を精密に制御することにより、作業者にとって理想的な作業姿勢を維持できます。

保持部はワークを直接固定する部分であるため、過重に耐える十分な強度の確保が求められます。

着脱のしやすさや、誤操作による落下を防ぐロック機構も大切な要素です。

回転機構の種類と選定基準

ポジショナーの回転機構には、手動式、電動式、油圧式などいくつかの種類があります。

対象ワークの重量や、求められる位置決め精度に応じて適切な駆動方式を選択します。

数トンを超えるような超大型ワークの場合、電動モータと高剛性減速機の組み合わせが非常に効果的です。

自重による意図しない回転を防ぐための自動ブレーキ機構の搭載も必須となります。

特注製作における設計・導入のステップ

位置決め回転治具の特注製作を成功させるには、初期段階での仕様の明確化が不可欠です。

実際の作業現場での動線を詳細に分析し、設計者と密に打ち合わせを行います。

まず、対象となるワークの寸法、重量、重心位置を正確に把握することから始まります。

重心位置がずれていると、回転時に特定の駆動部へ過度な負担がかかる原因となります。

次に、作業者がどのような角度で作業を行うべきかを整理します。

作業姿勢や視認性を考慮した設計を行うことで、作業負担の大幅な軽減につながります。

設計完了後は強度解析を実施し、安全率を十分に確保した上で製造へ進みます。

納入前の試運転や、現場での最終調整も重要な工程となります。

大型ポジショナー導入による現場の改善効果

専用設計の大型ポジショナーを導入することで、現場には多くの改善効果がもたらされます。

最も大きな効果は、作業負荷の軽減と作業安全性の飛躍的な向上です。

クレーンなどを使った危険な手作業での反転作業を大幅に減らすことができます。

操作ボタンひとつで安全に目的の位置へワークを移動させることが可能です。

また、溶接作業においては最も施工しやすい姿勢を常に保てるため、品質向上につながります。

不良の発生や再作業の削減により、トータルでの製造コスト低減が実現します。

作業速度が上がることで工程全体のリードタイムも削減され、生産計画の自由度が高まります。

作業者の熟練度だけに頼らない標準化された作業環境を整えられます。

仕様策定時に確認すべき重要チェックポイント

特注治具の発注で失敗しないためには、事前確認事項を漏れなくリストアップすることが大切です。

ワークの最大寸法と重量だけでなく、最小寸法の確認も忘れずに行います。

将来的な製品のモデルチェンジや別製品の加工に対応できる拡張性の有無も検討します。

接続パーツの交換で複数のワークに対応させる設計にすることも可能です。

設置場所の床面強度や天井の高さ、受電設備などの工場環境も早期に確認します。

搬入経路の確保やクレーンフックとの干渉なども事前にチェックが必要です。

操作盤の位置や非常停止ボタンの配置など、作業者にとっての使いやすさにも配慮します。

実際の作業現場の声を取り入れた設計を行うことが、スムーズな導入への近道です。

よくある質問（FAQ）

Q1. 偏心のある複雑な形状の大型ワークでも特注製作できますか？

A1. 可能です。事前にCADデータや実物計測から重心位置を計算し、バランスを取るカウンターウェイトや高剛性な駆動機構を設計して対応します。

Q2. 既存の工場設備や溶接ロボットと連携させることは可能ですか？

A2. 可能です。制御信号のやり取りやPLC制御を組み込むことで、ロボットや他設備と同期した自動位置決め動作を実現できます。

Q3. 特注製作の検討から納品までどのくらいの期間がかかりますか？

A3. 仕様検討から設計、製造、現地調整まで含めて、通常3ヶ月から6ヶ月程度です。機構の複雑さや仕様決定の速度によって前後します。

Q4. 安全面ではどのような対策が組み込まれますか？

A4. 過負荷検知機能、自己保持型ブレーキ、非常停止回路、挟み込み防止ガードなどが検討され、お客様の安全基準に合わせて搭載されます。

Q5. 導入後のメンテナンスや定期点検は依頼できますか？

A5. 可能です。納入後の定期点検や消耗部品の交換、万が一の不具合発生時の現地対応など、アフターサポート体制をご用意しています。

Q6. 予算に合わせて段階的に機能を拡張することは可能ですか？

A6. 可能です。将来的な自動化を見据えて基本構造のみを先行して制作し、後から電動ユニットや自動制御を追加する設計もご提案できます。

まとめ

大型ポジショナーやワーク位置決め回転治具の特注製作は、生産性向上と現場の安全確保を同時に達成する有効な手段です。

既製品では対応が難しい大型や特殊形状のワークも、最適設計によって作業効率を大きく改善できます。

製品の仕様選定から設計、設置運用に至るまで、現場の課題に応じた細やかな検討を行うことが成功への鍵となります。

安全で高品質なモノづくり環境を構築するために、まずは現場の課題を整理し、特注製作の検討を進めてみてください。

東金属産業による大型治具の製作実績

当サイトを運営する東金属産業は、大型治具の豊富な製作実績がございます。これまで製作してきた大型治具の一部をご紹介いたします。

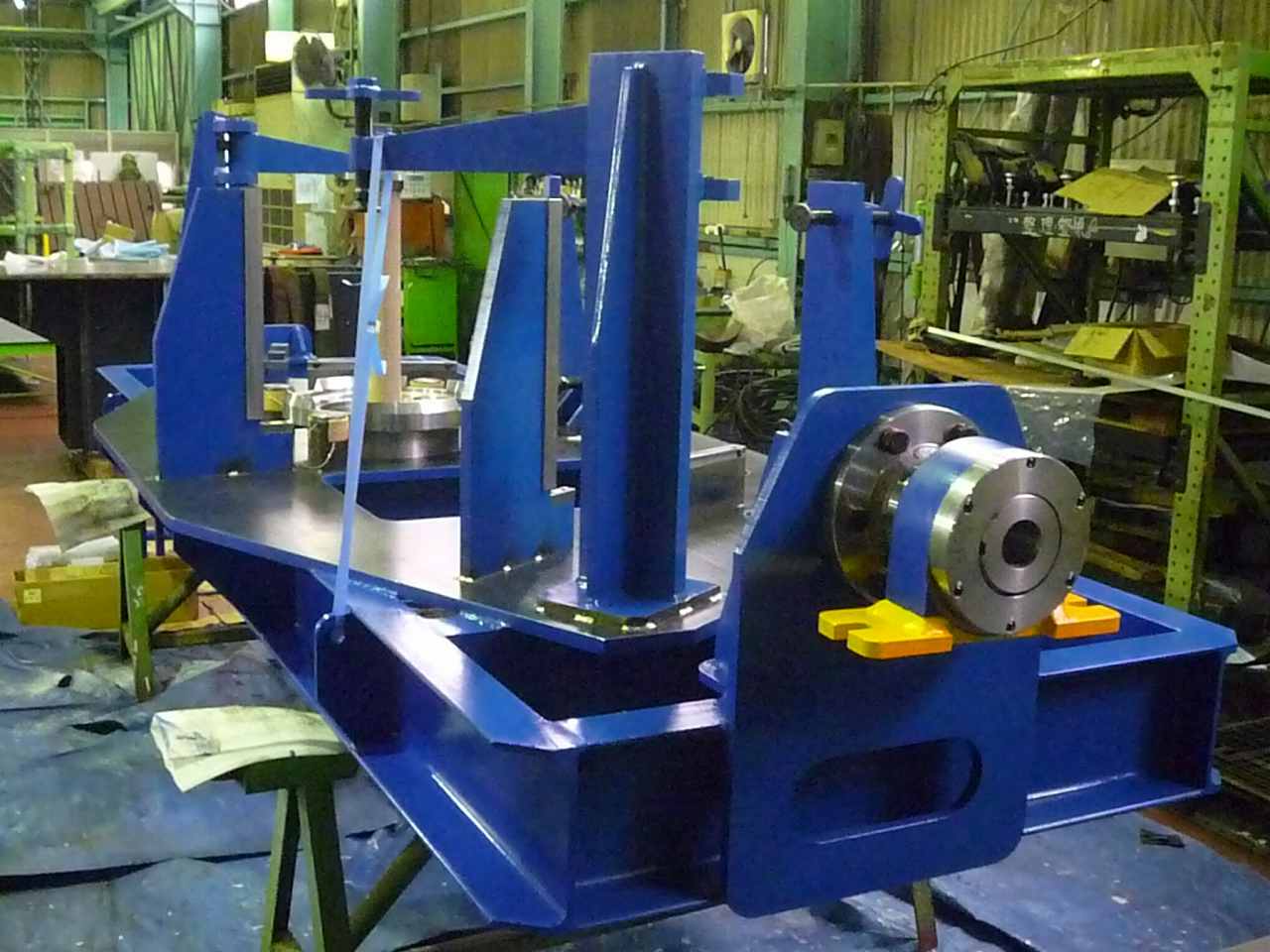

建設機械向けブーム製罐組立治具

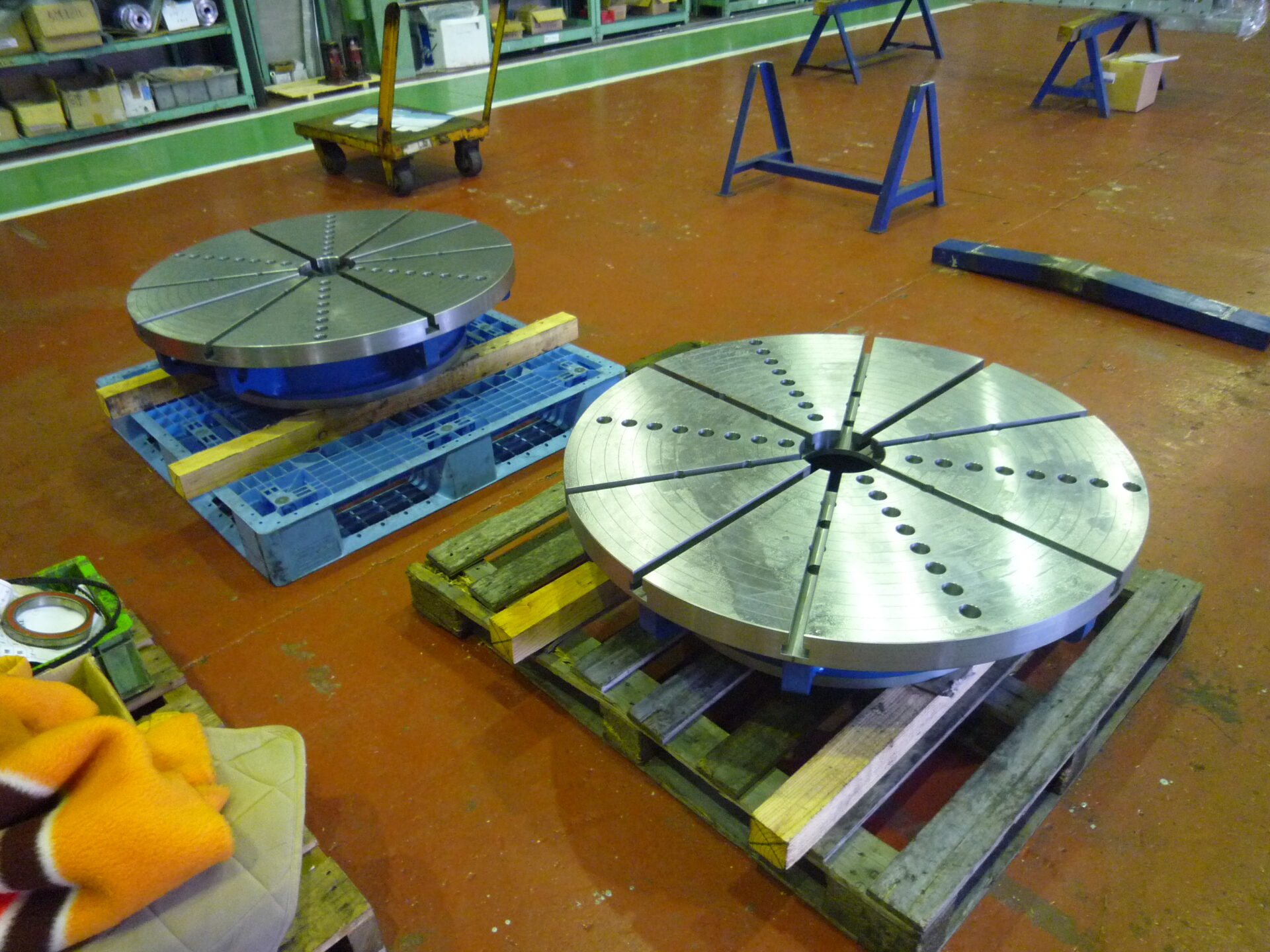

建機部品加工用ギヤシェーパヤトイ治具

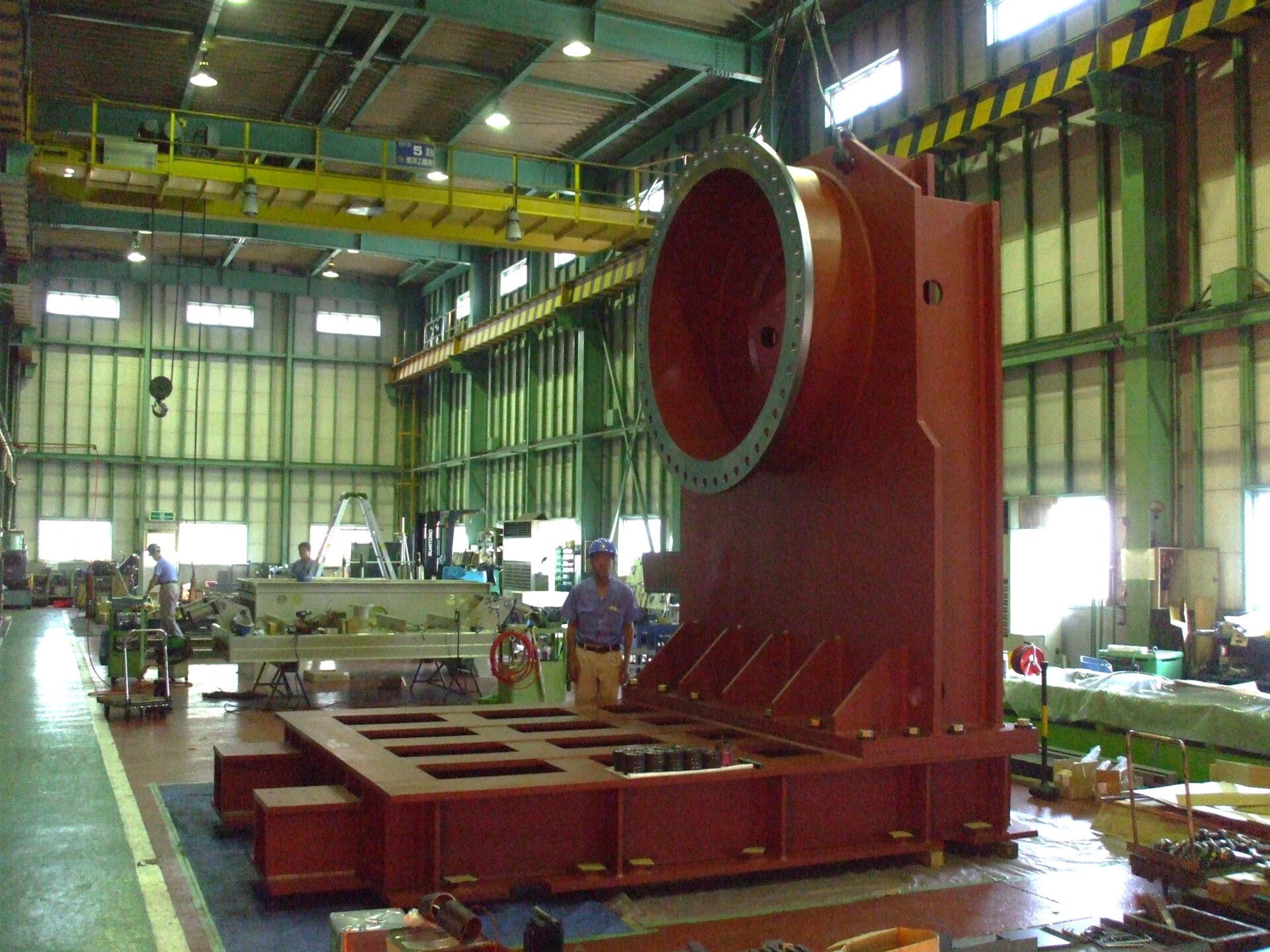

風力発電ブレード向け組立治具

製缶溶接用 大型治具

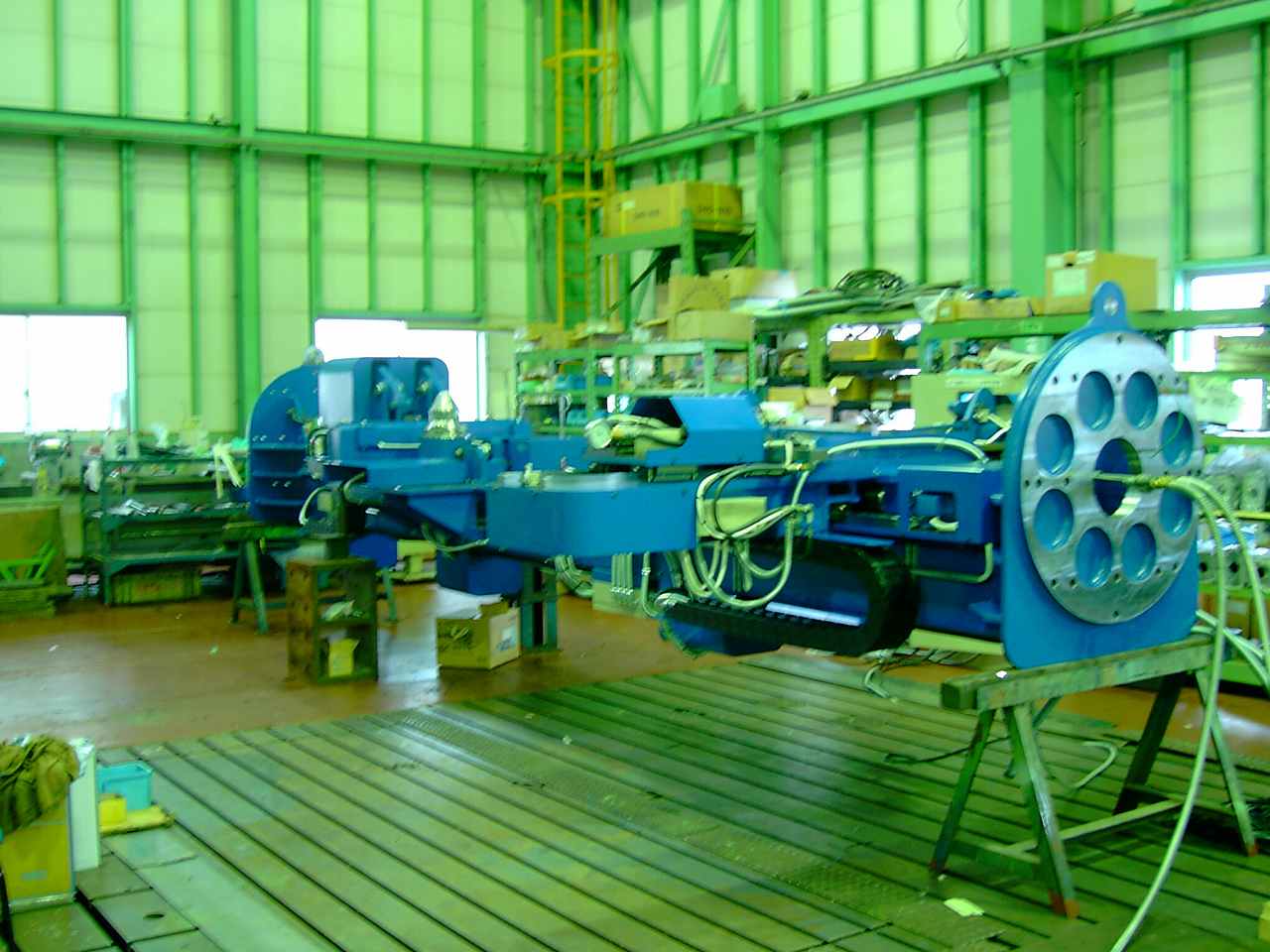

建設機械部品向け溶接ポジショナー治具

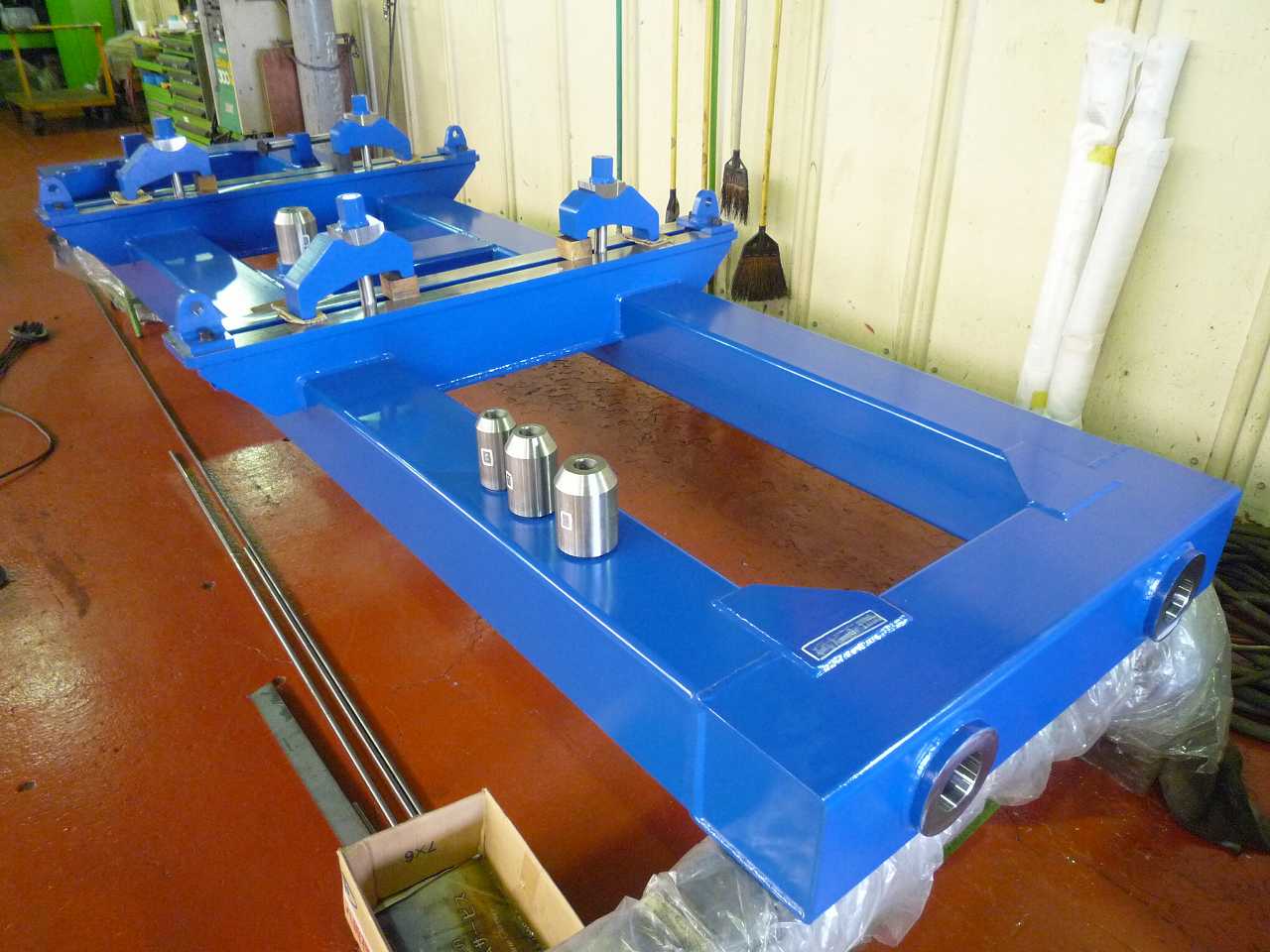

建設機械向けリフトアーム溶接治具

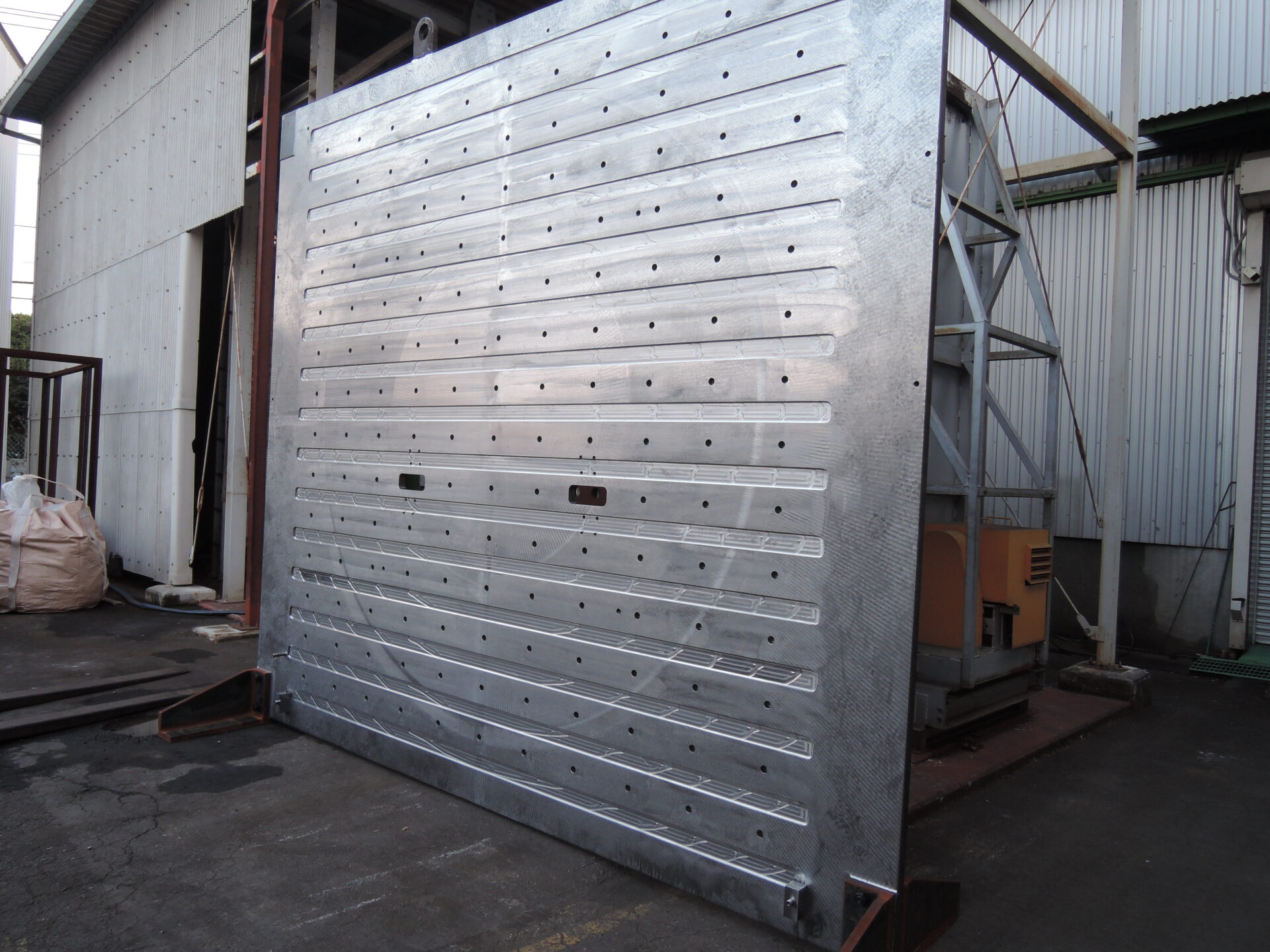

液晶装置部品向け機械加工治具
